HT6000-Ⅱ型電子雷管工藝技術及智能化生產線

產能說明

1.放線機，繞線機為8臺即16組。每組每小時產能450發，合計7200發每小時。

2.線頭處理設備主要由縷線機構，切斷機構，剝皮機構，分線機構，扭線機構，裝下蓋機構，繞線扎帶檢測，扭線檢測，裝下蓋檢測，不良品自動排除功能，設計產能7200發每小時。

3.在線注塑設備及后段全部為雙線并行工藝，注塑設備單線設計產能為3000發每小時。

4.芯片檢測機構、內芯剝皮切斷機構單線設計產能為3600發每小時。

5.基礎管卡口，三碼綁定，注硅脂，裝上蓋，設計產能為3600發每小時。線夾打碼設計產能為3270發每小時。

6.自動裝袋機由制袋機構，折彎機構，封口機構，貼標機構，抽真空封口機構完成，設計產能為3600發每小時。

7.開箱機由一臺供應雙線，成品裝袋后采用機器人裝箱，設計產能為3600發每小時。

綜上，“HT6000-Ⅱ型電子雷管工藝技術及智能化生產線”具有6000發/小時設計生產能力。

序號	項目	技術指標
1	設備尺寸	32m（長）×15m（寬）×3m(高)
2	腳線每米長度誤差	±10mm
3	卡口產品合格率	≥99.9%
4	定員要求	3人輔助加料、1人前段巡視、1人后段巡視、1人品檢
5	生產能力（以5m腳線計）	≥6000發/小時
6	輸送氣壓大小	0.5MPa～0.7Mpa
7	設備利用率	≥90%
8	適應產品規格	腳線長度:2m-15m；基礎雷管外徑:φ6.8～7.5mm；基礎雷管長度:75～90mm
9	故障報警、安全聯鎖	具備
10	質量控制點檢測（焊點、卡口、下蓋裝線）	具備

設備現場圖片

設備已申請技術專利清單（部分）

電子雷管芯片檢測打標機主要應用于電子雷管模組成品及半成品的批量測試、編碼、打標、分選作業，設備速度快，節約人工，單次旋轉90度檢測80發，檢測速度7200-14000PCS/H，設備支持編碼、直接接入數據庫、分選剔除不良品，是電子雷管廠家生產必備的的自動化測試?yán)?，充分保障了產品可靠性！

相關專利證書：

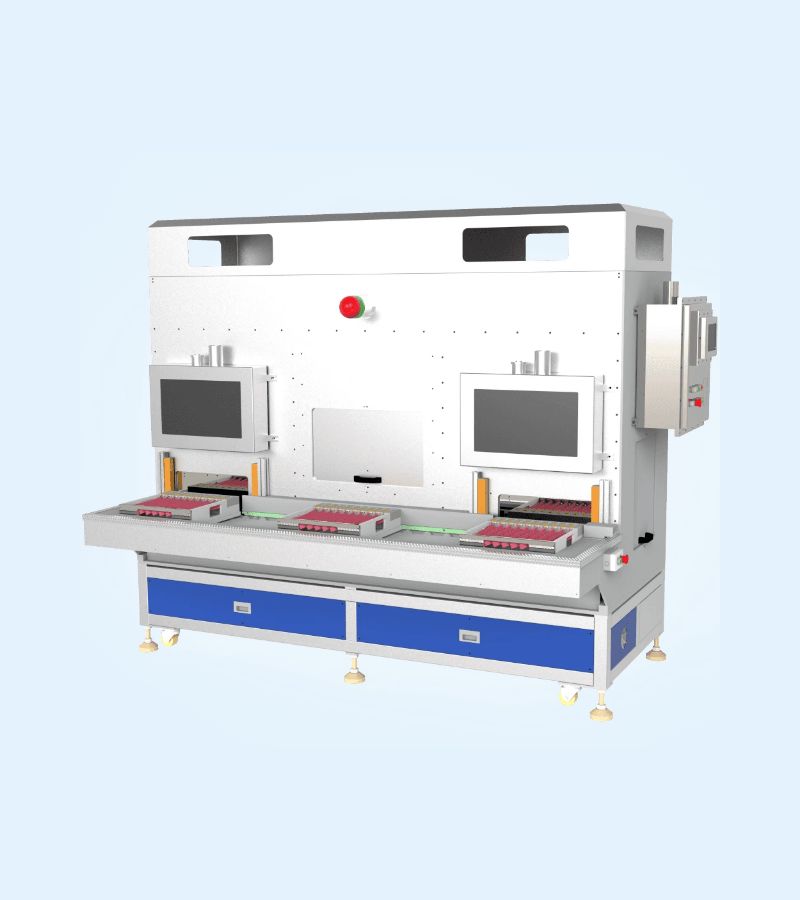

我公司自主研發的十發三碼綁定設備，設備可單次10發電子雷管同時進行三碼綁定，效率是普通三碼綁定設備的10倍，極大的提高的電子雷管三碼綁定的效率。該設備采用隔爆設計，所有危險工序全部在隔爆區域內完成，工作人員不接觸危險工序，安全可靠。同時，設備內部裝有高清防爆攝像頭，能夠?qū)崟r監控隔爆間內部情況，生產過程可實時查看。

自動套熱縮管機為我公司為民爆行業電子雷管生產工藝專門定制的自動完成設備，其具備電子雷管芯片蘸藥后自動套熱縮管能力，只需要1人放料，即可完成熱縮管剪裁、套管、熱縮成型工序，生產速度4500PCS/H，極大的節約了人工，最終成品一致性高。

相關專利證書：
